常見的鉚接螺釘螺母有哪些？

常見的鉚接螺釘螺母有哪些？

鈑金是現代工業中的重要組成部分，鈑金具有重量輕、強度高、導電（能夠用于電磁屏蔽）、成本低、大規模量產性能好等特點，在電子電器、通信、汽車工業、醫療器械等領域得到了廣泛應用，而鈑金的連接除了焊接外應用較多的就是鉚接了，鉚接又分為可拆卸式鉚接以及不可拆卸式鉚接，可拆卸式鉚接需要在金屬板材上開底孔在進行壓鉚或拉鉚處理，這樣就可以利用螺釘將兩塊金屬板材進行連接。

以下為幾種常見的鉚接形式對應的相關參數：

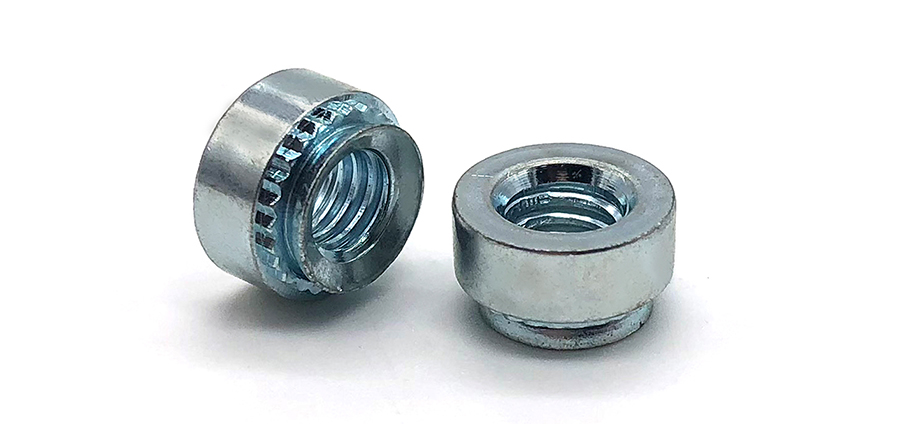

1、壓鉚螺母：

壓鉚螺母又叫鉚螺母，自扣緊螺母，是應用于薄板或鈑金上的一種螺母，外形呈圓形，一端帶有壓花齒及導向槽。其原理是通過壓花齒壓入鈑金的預置孔位，一般而言預置孔的孔徑略小于壓鉚螺母的壓花齒，通過壓力使壓鉚螺母的花齒擠入板內使預置孔的的周邊產生塑性變形，變形物被擠入導向槽，從而產生鎖緊的效果。

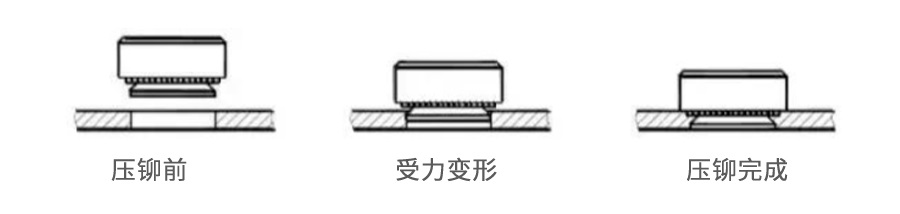

壓鉚螺母過程如下圖：

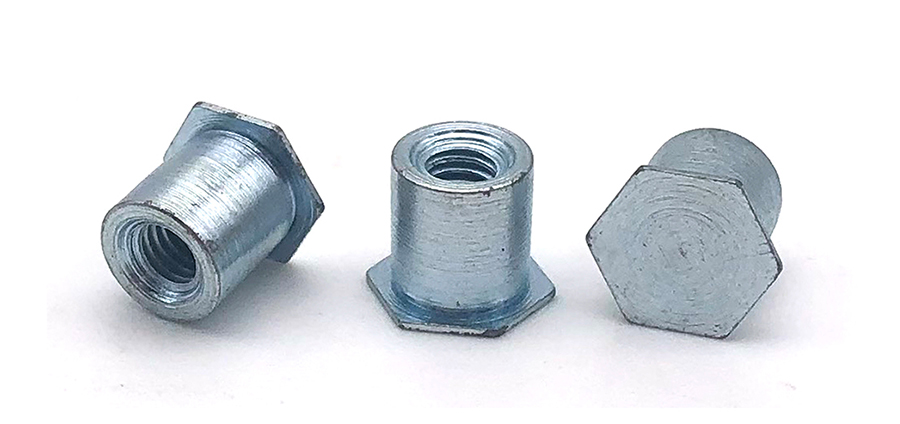

2、壓鉚螺母柱：

壓鉚螺母柱的原理和壓鉚螺母基本一致、

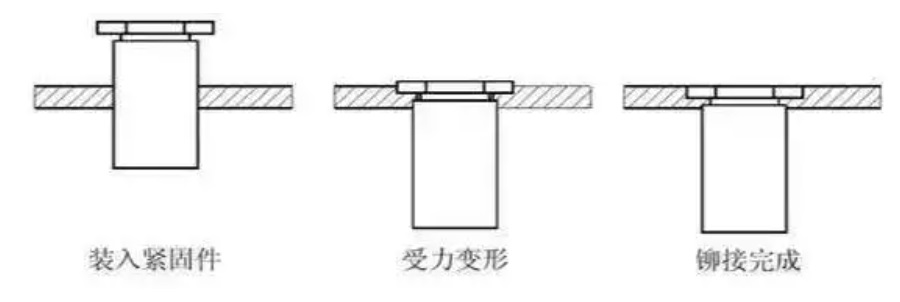

壓鉚螺母柱壓鉚過程如下圖：

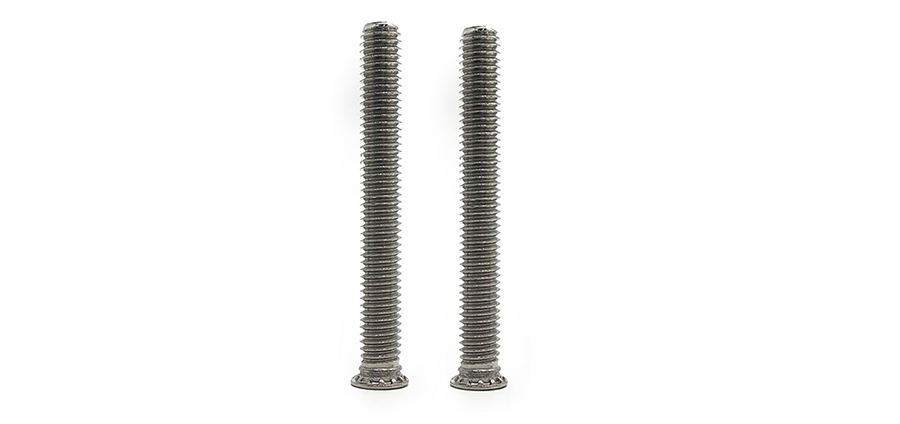

3、壓鉚螺釘：

是應用于薄板或鈑金上的一種新型緊固件。其原理是通過壓花齒壓入鈑金的預置孔中，一般的預置孔的孔徑略小于壓鉚螺釘?shù)膲喝胪鈴剑ㄟ^壓力使壓鉚螺釘?shù)耐鈴綁喝氚鍍?nèi)使導致孔的的周邊產生塑性變形，變形物被擠入導向槽，從而產生鎖緊的效果。

壓鉚過程類似于壓鉚螺母的過程。

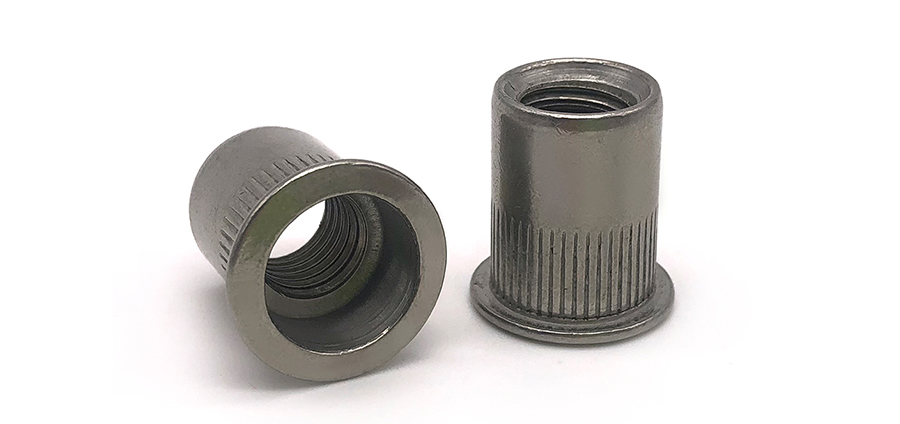

4、拉鉚螺母：

拉鉚是指在鉚接過程中，鉚接件在外界拉力的作用下，發生塑性變形，其變形的位置通常在專門設計的部位，靠變形部位夾緊基材來實現可靠的連接。常用的拉鉚螺母就是采用此種鉚接型式實現與基材的連接的。拉鉚使用專用的鉚槍進行鉚接，多用在安裝空間較小，無法使用通用鉚接工裝的情況。

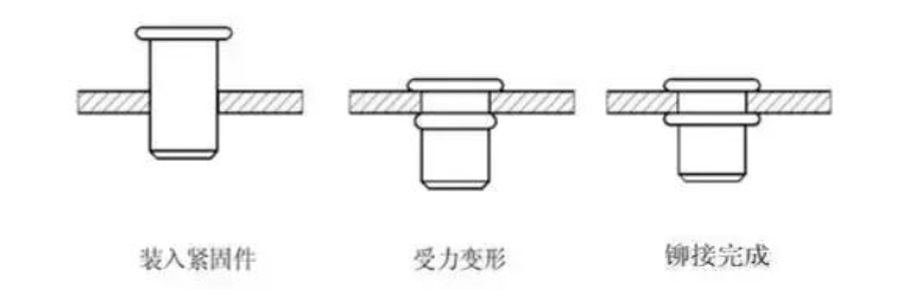

鉚接過程如下圖：
